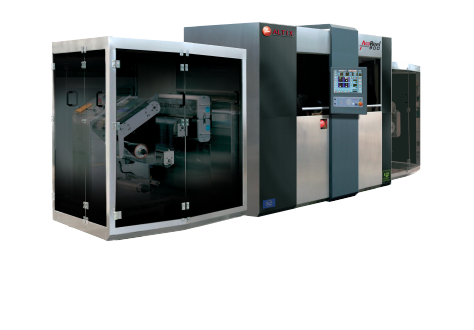

AcuReel 300
AcuReel ist für eine Bahnbreite von 300 mm für ein- und doppelseitige Rolle-zu-Rolle-UV-Belichtung im Simultan-Verfahren ausgelegt.
Feine Linienauflösung, genauste Registrierung und hohe Durchsatzraten sind die wichtigsten Merkmale von der AcuReel-Anlage.
Main characteristics
| Prozess | Innen / Aussenlagen , Coverlays / Lötstopp-Maske / PSR ( Chemisch Ätzen ) |
| Belichtungsbereich | Bis zu 300 mm x 650 mm | 11,8 "x 25,6" |
| Entschließung | Auflösung bei Trockenfilm: 15µm / 15µm | 0,6 mil / 0,6 mil (Linie & Space ) Auflösung bei Lötstop-Maske: min Dam 50µm | 2mil |
| Light Engine | LedLight ™ & ColliLight ( Kollimiertes Licht mit 5 kW & 8 kW ) |
| 'Linienbreite | Bis zu 15µm | 0.6mil |
| 'Light Engine | LED-Lichtquelle LedLight™ |
| 'Kollimation | ≤ 1.6° |
| 'Trockenfilmen | Für alle Arten von Trockenfilmen |
| 'Coverlay / Lötstop-Maske / PSR | Für alle Arten von Lötstopplacken: grün, weiß, blau, rot, schwarz… |
| 'Belichtungsmethode | Ein- und Doppelseitig |
| 'Ausrichtung | ± 5 μm | 0,2 mil AW / AW (Artwork nach Vakuum) ± 8 μm | 0,32 mil AW / Bahn (nach Vakuum) ± 3 μm | 0,12 mil Wiederholgenauigkeit (nach Vakuum) |
| 'Registrierung | 4 CCD-Kameras bei Innen und Aussenlagen, 4 Kameras plus 4 Kameras bei Coverlay / Soldermask / PSR |
| 'Durchsatz | bis zu 8000 Belichtungen / Tag ( 3- Schicht Betrieb ) |
| 'Umrüstzeit | ≤ 5 Minuten ( inkl. Wechsel & Reinigung Film oder Glasmaske und Übertragung neuer Auftragsdaten ) |
| 'Konstruktion | Rahmenkonstruktion aus Edelstahl |
| 'Software | Altix-SW mit 17-Zoll-Touchscreen |
| 'Luftreinigung | Hepa Filter Klasse 100 |
| 'Bahndicke | Bis zu 15µm | 0.6mil |
| 'Leichter Motor | LED-Lichtquelle ColliLight™ |
| 'Kollimation | ≤ 1.6° |
| 'Trockener Filmresist | Für alle Arten von Trockenfilmen |
| 'Coverlay / Lötstoppmaske / PSR | Für alle Arten von Lötstopplack: grün, weiß, blau, rot, schwarz... |
| 'Belichtungsmethode | Doppelseitig oder einseitig |
| 'Ausrichtung | ±5μm | 0.2mil AW/AW (nach Vakuum) ±8μm | 0.32mil AW/Web (nach Vakuum) ±3μm | 0.12mil Wiederholbarkeit (nach Vakuum) |
| 'CCD-Kameras | 4 Kameras für I/L & O/L 4 Kameras + 4 Kameras für Coverlay / Lötstoppmaske / PSR |
| 'Durchsatz | Bis zu 8000 Bilder/Tag |
| 'Batch-Umschaltung | ≤ 5 Minuten - Änderung und Reinigung des Kunstwerks, Aktualisierung der Arbeitseinstellungen |
| 'Konstruktion | Rostfreier Stahl |
| 'Software | Altix Suite mit 17-Zoll-Touchscreen |
| 'Luftreinheit | Hepa-Filter Klasse 100 |
| 'Sprachen | Englisch, Vereinfachtes & Traditionelles Chinesisch, Koreanisch, Deutsch, Französisch... |
| 'Prozess | Innen / Aussenlagen , Coverlays / Lötstopp-Maske / PSR ( Chemisch Ätzen ) |
| 'Belichtungsbereich | Bis zu 300 mm x 650 mm | 11,8 "x 25,6" |
| 'Entschließung | Auflösung bei Trockenfilm: 15µm / 15µm | 0,6 mil / 0,6 mil (Linie & Space ) Auflösung bei Lötstop-Maske: min Dam 50µm | 2mil |
| 'Light Engine | LedLight™ ColliLight ( Kollimiertes Licht mit 5 kW & 8 kW ) |
AcuReel 550
AcuReel ist für eine Bahnbreite von 550 mm für ein- und doppelseitige Rolle-zu-Rolle-UV-Belichtung im Simultan-Verfahren ausgelegt.
Feine Linienauflösung, genauste Registrierung und hohe Durchsatzraten sind die wichtigsten Merkmale von der AcuReel-Anlage.
Main characteristics
| Prozess | Innen / Aussenlagen , Coverlays / Lötstopp-Maske / PSR ( Chemisch Ätzen ) |
| Belichtungsbereich | Bis zu 550 x 650 mm | Bis zu 21,6" x 25,6" |
| Auflösung | Auflösung bei Trockenfilm: 15µm/15µm | 0.6mil/0.6mil (L&S) Auflösung bei Lötstop-Maske: min Dam 50µm | 2mil |
| Light Engine | LedLight ™ & ColliLight ( Kollimiertes Licht mit 5 kW & 8 kW ) |
| 'Linienbreite | Linienbreite bis zu 15µm | 0,6 mil |
| 'Light Engine | LED Lichtquelle ColliLight™ |
| 'Kollimation | ≤ 1.6° |
| 'Trockener Filmresist | Für alle Arten von Trockenfilmen |
| 'Coverlay / Lötstop-Maske / PSR | Für alle Arten von Lötstopplacken: grün, weiß, blau, rot, schwarz… |
| 'Belichtungsmethode | Ein- und Doppelseitig |
| 'Ausrichtung | : ± 5 μm | 0,2 mil AW / AW (Artwork nach Vakuum) ± 8 μm | 0,32 mil AW / Bahn (nach Vakuum) ± 3 μm | 0,12 mil Wiederholgenauigkeit (nach Vakuum) |
| 'Registrierung | 4 CCD-Kameras bei Innen und Aussenlagen, 4 Kameras plus 4 Kameras bei Coverlay / Soldermask / PSR |
| 'Durchsatz | bis zu 8000 Belichtungen / Tag ( 3- Schicht Betrieb ) |
| 'Umrüstzeit | ≤ 5 Minuten ( inkl. Wechsel & Reinigung Film oder Glasmaske und Übertragung neuer Auftragsdaten) |
| 'Luftreinigung | Hepa Filter Klasse 100 |
| 'Linienbreite | bis zu 15µm | 0,6 mil |
| 'Light Engine | LED Lichtquelle |
| 'Kollimation | ≤ 1.6° |
| 'Für alle Arten von Trockenfilmen | Für alle Arten von Trockenfilmen |
| 'Für alle Arten von Trockenfilmen | Für alle Arten von Lötstopplacken: grün, weiß, blau, rot, schwarz… |
| 'Belichtungsmethode | Ein- und Doppelseitig |
| 'Ausrichtung | ± 5 μm | 0,2 mil AW / AW (Artwork nach Vakuum) ± 8 μm | 0,32 mil AW / Bahn (nach Vakuum) ± 3 μm | 0,12 mil Wiederholgenauigkeit (nach Vakuum) |
| 'Registrierung | 4 CCD-Kameras bei Innen und Aussenlagen, 4 Kameras plus 4 Kameras bei Coverlay / Soldermask / PSR |
| 'Durchsatz | bis zu 8000 Belichtungen / Tag ( 3- Schicht Betrieb ) |
| 'Umrüstzeit | ≤ 5 Minuten ( inkl. Wechsel & Reinigung Film oder Glasmaske und Übertragung neuer Auftragsdaten ) |
| 'Luftreinigung | Hepa Filter Klasse 100 |
| ' | Rahmenkonstruktion aus Edelstahl Software: Altix-SW mit 17-Zoll-Touchscreen Menueführung in Deutsch, Englisch, Französisch & vereinfachtes Chinesisch, |
| 'Prozess | Innenschichten, Außenschichten & Coverlay / Lötstoppmaske / PSR |
| 'Belichtungsbereich | Bis zu 550 x 650 mm | Bis zu 21,6" x 25,6" |
| 'Entschließung | Trockener Film: 15µm/15µm | 0.6mil/0.6mil (L&S) Lötstoppmaske: min Dam 50µm | 2mil |
| 'Leichter Motor | LedLight™ ColliLight™ 5kW & 8kW |
Adix RtR
Adix « Roll to Roll » ist ein vollautomatischer Direktbelichter, der als einseitiges Rolle-zu-Rolle-Belichtungssystem für feinste Linienauflösung, genauste Registrierung und hohe Durchsätze entwickelt wurde.
Main characteristics
| Prozess | Innen-/Aussenlagen, Abdeckungen ( Coverlays) & Lötstoppmaske |
| Belichtungsfläche | Bis zu 610mm x 685mm / Up to 24" x 27" |
| Auflösung | 20µm/20µm | 0.8 mil/0.8 mil (Line & Space) bei Trockenfilm Min Dam 25µm | 1 mil bei Lötstoppmaske |
| Licht- Quelle | ALDS-Power4+™ , Starke UV-Leistung mit 4 Led´s pro Foto kopf |
| 'Rollen-Dicke | 30µm bis 500µm |
| 'Licht-Quelle | ALDS-Power4+™ |
| 'Kantenschärfe | ±1,5µm | ±0.05mil |
| 'Tiefenschärfe | ±100µm |
| 'Autofokus | Dynamischer AF-Sensor pro Kopf, Hub von ±8 mm |
| 'Belichtungs-Spektrum | Von 355nm bis 415nm |
| 'Ausrichtung | ±8µm (Layout zu Panel Registrierung) |
| 'CCD-Kameras | Bild-Ausrichtung mit 2 + 5 Kameras Kalibrierung mit 1 Kamera |
| 'Durchsatz | Durchsatz bei Anwendung mit Resist ( 30mJ/cm²) , & Fotoköpfen « Power4+ » Belichtungsfläche : 610mm x 610mm , mit 6 Fotoköpfen : 2 Belichtungen/Minute Belichtungsfläche : 610mm x 305mm, mit 6 Fotoköpfen: 3 Belichtungen/Minute |
| 'Unwinder & Winder | Ab- & Aufwickeleinheiten, automatisches Tischvakuum anpassbar der jeweiligen Rollenfläche, Klemmsystem, automatisches einstellbare Zieheinheit Manuelles Beladen von Panels oder Rollen erfolgt über seitlichen Zugang der Anlage |
