Fully-Automatic

AcuReel 300

Roll to Roll Fully-Automatic

AcuReel ist für eine Bahnbreite von 300 mm für ein- und doppelseitige Rolle-zu-Rolle-UV-Belichtung im Simultan-Verfahren ausgelegt.
Feine Linienauflösung, genauste Registrierung und hohe Durchsatzraten sind die wichtigsten Merkmale von der AcuReel-Anlage.

Hauptmerkmale
Prozess Innen / Aussenlagen , Coverlays / Lötstopp-Maske / PSR ( Chemisch Ätzen )
Belichtungsbereich Bis zu 300 mm x 650 mm | 11,8 "x 25,6"
Entschließung Auflösung bei Trockenfilm: 15µm / 15µm | 0,6 mil / 0,6 mil (Linie & Space )
Auflösung bei Lötstop-Maske: min Dam 50µm | 2mil
Light Engine LedLight ™ & ColliLight ( Kollimiertes Licht mit 5 kW & 8 kW )
'Linienbreite Bis zu 15µm | 0.6mil
'Light Engine LED-Lichtquelle
LedLight™
'Kollimation ≤ 1.6°
'Trockenfilmen Für alle Arten von Trockenfilmen
'Coverlay / Lötstop-Maske / PSR Für alle Arten von Lötstopplacken: grün, weiß, blau, rot, schwarz…
'Belichtungsmethode Ein- und Doppelseitig
'Ausrichtung ± 5 μm | 0,2 mil AW / AW (Artwork nach Vakuum)
± 8 μm | 0,32 mil AW / Bahn (nach Vakuum)
± 3 μm | 0,12 mil Wiederholgenauigkeit (nach Vakuum)
'Registrierung 4 CCD-Kameras bei Innen und Aussenlagen,
4 Kameras plus 4 Kameras bei Coverlay / Soldermask / PSR
'Durchsatz bis zu 8000 Belichtungen / Tag ( 3- Schicht Betrieb )
'Umrüstzeit ≤ 5 Minuten ( inkl. Wechsel & Reinigung Film oder Glasmaske und Übertragung neuer Auftragsdaten )
'Konstruktion Rahmenkonstruktion aus Edelstahl
'Software Altix-SW mit 17-Zoll-Touchscreen
'Luftreinigung Hepa Filter Klasse 100
'Bahndicke Bis zu 15µm | 0.6mil
'Leichter Motor LED-Lichtquelle
ColliLight™
'Kollimation ≤ 1.6°
'Trockener Filmresist Für alle Arten von Trockenfilmen
'Coverlay / Lötstoppmaske / PSR Für alle Arten von Lötstopplack: grün, weiß, blau, rot, schwarz...
'Belichtungsmethode Doppelseitig oder einseitig
'Ausrichtung ±5μm | 0.2mil AW/AW (nach Vakuum)
±8μm | 0.32mil AW/Web (nach Vakuum)
±3μm | 0.12mil Wiederholbarkeit (nach Vakuum)
'CCD-Kameras 4 Kameras für I/L & O/L
4 Kameras + 4 Kameras für Coverlay / Lötstoppmaske / PSR
'Durchsatz Bis zu 8000 Bilder/Tag
'Batch-Umschaltung ≤ 5 Minuten - Änderung und Reinigung des Kunstwerks, Aktualisierung der Arbeitseinstellungen
'Konstruktion Rostfreier Stahl
'Software Altix Suite mit 17-Zoll-Touchscreen
'Luftreinheit Hepa-Filter Klasse 100
'Sprachen Englisch, Vereinfachtes & Traditionelles Chinesisch, Koreanisch, Deutsch, Französisch...
'Prozess Innen / Aussenlagen , Coverlays / Lötstopp-Maske / PSR ( Chemisch Ätzen )
'Belichtungsbereich Bis zu 300 mm x 650 mm | 11,8 "x 25,6"
'Entschließung Auflösung bei Trockenfilm: 15µm / 15µm | 0,6 mil / 0,6 mil (Linie & Space )
Auflösung bei Lötstop-Maske: min Dam 50µm | 2mil
'Light Engine LedLight™
ColliLight ( Kollimiertes Licht mit 5 kW & 8 kW )

Mehr Informationen

Acura

Panel / Sheet Fully-Automatic

Acura ist eine automatische Belichtungseinheit, die im Doppelseitenmodus mit verschiedenen Lichtquellen, einschließlich LEDs, für die Auflösung feiner Linien auf Trockenfilm und flüssiger Lötmaske arbeitet.

Hauptmerkmale
Prozess Innenschichten, Außenschichten & Lötmaske / PSR
Belichtungsbereich Bis zu 610 mm x 762 mm | Bis zu 24 "x 30"
Auflösung Trockenfilm: 15µm / 15µm | 0,6 mil / 0,6 mil (L & S)
Lötmaske: min Dam 60µm | 2,4 mil
Lötmaske LedLight™
ColliLight™ 5kW & 8kW
OptiLight™
'Panel Thickness 0.05mm to 6mm | 0.002” to 0.236”
'Light Engine LED Light source
LedLight™
'Collimation ≤ 1.6°
'Dry Film Resist & Liquid ink For all types of dry film & liquid ink
'Exposure Method Double side
'Exposure Contact Soft or hard contact vacuum - CMI™
'Alignment ±5μm | 0.2mil AW/AW (after vacuum)
±3μm | 0.12mil Repeatability (after vacuum)
'CCD Cameras 4 cameras
'Throughput Up to 4.5 panels/minute (dry film)
'Batch Changeover < 2 minutes - Artwork change and cleaning, job setting update
'Construction Stainless steel
'Software Altix Suite with 17” touch screen
'Air Cleanliness Hepa filter class 100
'Languages English, Simplified & Traditional Chinese, Korean, German, French…
'Panel Thickness 0.05mm to 6mm | 0.002” to 0.236”
'Light Engine High pressure mercury lamp
ColliLight™ 5kW & 8kW
'Collimation ≤ 1.5°
'Dry Film Resist & Liquid ink For all types of dry film & liquid ink
'Exposure Method Double side
'Exposure Contact Soft or hard contact vacuum - CMI™
'Alignment ±5μm | 0.2mil AW/AW (after vacuum)
±3μm | 0.12mil Repeatability (after vacuum)
'CCD Cameras 4 cameras
'Throughput Up to 4.5 panels/minute (dry film)
'Batch Changeover < 2 minutes - Artwork change and cleaning, job setting update
'Construction Stainless steel
'Software Altix Suite with 17” touch screen
'Air Cleanliness Hepa filter class 100
'Languages English, Simplified & Traditional Chinese, Korean, German, French…
'Panel Thickness 0.05mm to 6mm | 0.002” to 0.236”
'Light Engine High pressure mercury lamp
OptiLight™
'Collimation <10°
'Liquid ink For all types of liquid ink
'Exposure Method Double side
'Exposure Contact Soft or hard contact vacuum - CMI™
'Alignment ±5μm | 0.2mil AW/AW (after vacuum)
±3μm | 0.12mil Repeatability (after vacuum)
'CCD Cameras 4 cameras
'Throughput Up to 4.5 panels/minute (dry film)
'Batch Changeover < 2 minutes - Artwork change and cleaning, job setting update
'Construction Stainless steel
'Software Altix Suite with 17” touch screen
'Air Cleanliness Hepa filter class 100
'Languages English, Simplified & Traditional Chinese, Korean, German, French…
'Panel Thickness 0.05mm to 6mm | 0.002” to 0.236”
'Light Engine LED Light source
LedLight™
'Collimation ≤ 1.6°
'Dry Film Resist & Liquid ink For all types of dry film & liquid ink
'Exposure Method Double side
'Exposure Contact Soft or hard contact vacuum - CMI™
'Alignment ±5μm | 0.2mil AW/AW (after vacuum)
±3μm | 0.12mil Repeatability (after vacuum)
'CCD Cameras 4 cameras
'Throughput Up to 4.5 panels/minute (dry film)
'Batch Changeover < 2 minutes - Artwork change and cleaning, job setting update
'Construction Stainless steel
'Software Altix Suite with 17” touch screen
'Air Cleanliness Hepa filter class 100
'Languages English, Simplified & Traditional Chinese, Korean, German, French…
'Panel Thickness 0.05mm to 6mm | 0.002” to 0.236”
'Light Engine High pressure mercury lamp
ColliLight™ 5kW
'Collimation ≤ 1.5°
'Dry Film Resist For all types of dry film
'Exposure Method Double side
'Exposure Contact Soft or hard contact vacuum - CMI™
'Alignment ±5μm | 0.2mil AW/AW (after vacuum)
±3μm | 0.12mil Repeatability (after vacuum)
'CCD Cameras 4 cameras
'Throughput Up to 4.5 panels/minute (dry film)
'Batch Changeover < 2 minutes - Artwork change and cleaning, job setting update
'Construction Stainless steel
'Software Altix Suite with 17” touch screen
'Air Cleanliness Hepa filter class 100
'Languages English, Simplified & Traditional Chinese, Korean, German, French…
'Panel Thickness 0.05mm to 6mm | 0.002” to 0.236”
'Light Engine LED Light source
LedLight™
'Collimation ≤ 1.6°
'Dry Film Resist For all types of dry film
'Exposure Method Double side
'Exposure Contact Soft or hard contact vacuum - CMI™
'Alignment ±5μm | 0.2mil AW/AW (after vacuum)
±3μm | 0.12mil Repeatability (after vacuum)
'CCD Cameras 4 cameras
'Throughput Up to 4.5 panels/minute (dry film)
'Batch Changeover < 2 minutes - Artwork change and cleaning, job setting update
'Construction Stainless steel
'Software Altix Suite with 17” touch screen
'Air Cleanliness Hepa filter class 100
'Languages English, Simplified & Traditional Chinese, Korean, German, French…
'Panel Thickness 0.05mm to 6mm | 0.002” to 0.236”
'Light Engine High pressure mercury lamp
ColliLight™ 8kW
'Collimation ≤ 1.5°
'Dry Film Resist For all types of dry film
'Soldermask / PSR For all types of solder resist: green, white, blue, red, black…
'Exposure Method Double side
'Exposure Contact Soft or hard contact vacuum - CMI™
'Alignment ±5μm | 0.2mil AW/AW (after vacuum)
±10μm | 0.4mil AW/Panel (after vacuum)
±3μm | 0.12mil Repeatability (after vacuum)
'CCD Cameras 8 cameras
'Throughput Up to 3 panels/minute depending on SM ink (mJ)
'Batch Changeover < 2 minutes - Artwork change and cleaning, job setting update
'Construction Stainless steel
'Software Altix Suite with 17” touch screen
'Air Cleanliness Hepa filter class 100
'Languages English, Simplified & Traditional Chinese, Korean, German, French…
'Panel Thickness 0.05mm to 6mm | 0.002” to 0.236”
'Light Engine High pressure mercury lamp
OptiLight™
'Collimation <10°
'Dry Film Resist For all types of dry film
'Soldermask / PSR For all types of solder resist: green, white, blue, red, black…
'Exposure Method Double side
'Exposure Contact Soft or hard contact vacuum - CMI™
'Alignment ±5μm | 0.2mil AW/AW (after vacuum)
±10μm | 0.4mil AW/Panel (after vacuum)
±3μm | 0.12mil Repeatability (after vacuum)
'CCD Cameras 8 cameras
'Throughput Up to 3 panels/minute depending on SM ink (mJ)
'Batch Changeover < 2 minutes - Artwork change and cleaning, job setting update
'Construction Stainless steel
'Software Altix Suite with 17” touch screen
'Air Cleanliness Hepa filter class 100
'Languages English, Simplified & Traditional Chinese, Korean, German, French…
'Process Inner Layers & Outer Layers
'Exposure Area Up to 610mm x 762mm | Up to 24” x 30”
'Resolution Dry film: 15µm/15µm | 0.6mil/0.6mil (Line & Space)
'Light Engine LedLight™
ColliLight™ 5kW & 8kW

Mehr Informationen

Adix PT / F

Panel / Sheet Fully-Automatic

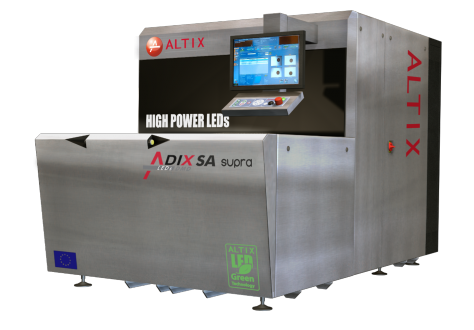

Adix SA kann in einer « In-Line » Automation integriert werden und ermöglicht somit einen vollautomatischen Betrieb.
Adix PT / F ist eine UV-LED-DMD-Direktbelichtungs Variante, die auf der neuen ALDS-Power4 + ™ -Technologie basiert und 4 LED´s mit verschiedenen Wellenlänge pro Fotokopf  enthält.

Hauptmerkmale
Integrierte Automatisierung für den vollautomatischen « Direct Imaging- Prozess
Bis zu 610 x 610 mm / Zykluszeit von 10 s pro Seite Dank eines schnellen Plattenwechsels
« Inline- oder Stand-Alone »Lösung / Produktionsablauf im Inline-Modus entweder mit 2 Anlagen nebeneinander oder mit Doppel-Flip Technik
Multibatch Mode », Hoher Mix an Aufträgen mit mittlerem Volumen
Anwendbar mit allen Resists: Trockenfilm & Lötmaske / PSR
'Plattendicke 0,04 bis 6 mm/ 0,0016 "bis 0,236"
'Licht-Quelle ALDS-Power4+™
'Kantenschärfe ± 1,5 µm/ ± 0,05 mil
'Schärfentiefe ± 100µm/ 4 mil
'Autofokus Dynamischer AF-Sensor pro Kopf, Hub von ± 2 mm
'AusrichtungAusrichtung ± 8 μm | 0,3 mil (Registrierung von Bild zu Panel)
± 12 μm | 0,5 mil (Registrierung von Ober zu Unterseite
'CCD-Kameras Ausrichtung von Ober-Seite zu Unter-Seite: 3 Kameras
Bild-zu-Panel-Ausrichtung: 2 Kameras
Bildkalibrierung: 1 Kamera
' Adix SA kann mit der "Pass-Through-Automatisierung" integriert werden, die einen vollautomatischen Betrieb ermöglicht.
' Bis zu 610 x 610mm / Zykluszeit von 10s pro Seite dank eines schnellen Plattenwechsels
' Inline- oder Stand-Alone-Lösung / Pass-Through nebeneinander oder Flip double side Produktion
' Multibatch / Hohe Mischung & mittleres Volumen
' Gewidmet für alle Widerstände: Trockener Film & Lötstoppmaske

Mehr Informationen

Adix CS / F

Panel / Sheet Fully-Automatic

Diese Variante dient zum automatischen Laden und Entladen von Panels in ein Adix Direktbelichtungs-System. Die Anlage verfügt über einen Lade- / Entladestation für L-Rack-Kassetten, in  der die Panels geladen sind

Hauptmerkmale
Bis zu 610 x 610 mm / Zykluszeit von 10 s pro Seite Dank eines schnellen Plattenwechsels
Modus AAA ... bis BBB ... mit Zwischenpuffer
Multibatch
Speziell für alle Resists: Trockenfilm & Lötstoppmaske
'Plattendicke 0,05 mm bis 3,2 mm (optional 5 mm)
'Durchsatz Zykluszeit 25 Sekunden pro Seite
'Sensoren Integrierte & intelligente Doppelplatinenerkennung
Integrierte Sortier-Technik (Slip Sheet)
'Doppelseitige Dreh/Kippstation mit Übergabe
' Adix SA kann in einer kompakten Automation integriert werden und ermöglicht somit einen vollautomatischen Betrieb
' Bis zu 610 x 610 mm / Zykluszeit von 10 s pro Seite dank eines schnellen Plattenwechsels
' Modus AAA ... bis BBB ... mit Zwischenspeicher
' Multibatch
' Speziell für alle Resists: Trockenfilm & Lötmaske

Mehr Informationen

AcuReel 550

Roll to Roll Fully-Automatic

AcuReel ist für eine Bahnbreite von 550 mm für ein- und doppelseitige Rolle-zu-Rolle-UV-Belichtung im Simultan-Verfahren ausgelegt.
Feine Linienauflösung, genauste Registrierung und hohe Durchsatzraten sind die wichtigsten Merkmale von der AcuReel-Anlage.

Hauptmerkmale
Prozess Innen / Aussenlagen , Coverlays / Lötstopp-Maske / PSR ( Chemisch Ätzen )
Belichtungsbereich Bis zu 550 x 650 mm | Bis zu 21,6" x 25,6"
Auflösung Auflösung bei Trockenfilm: 15µm/15µm | 0.6mil/0.6mil (L&S)
Auflösung bei Lötstop-Maske: min Dam 50µm | 2mil
Light Engine LedLight ™ & ColliLight ( Kollimiertes Licht mit 5 kW & 8 kW )
'Linienbreite Linienbreite bis zu 15µm | 0,6 mil
'Light Engine LED Lichtquelle
ColliLight™
'Kollimation ≤ 1.6°
'Trockener Filmresist Für alle Arten von Trockenfilmen
'Coverlay / Lötstop-Maske / PSR Für alle Arten von Lötstopplacken: grün, weiß, blau, rot, schwarz…
'Belichtungsmethode Ein- und Doppelseitig
'Ausrichtung : ± 5 μm | 0,2 mil AW / AW (Artwork nach Vakuum)
± 8 μm | 0,32 mil AW / Bahn (nach Vakuum)
± 3 μm | 0,12 mil Wiederholgenauigkeit (nach Vakuum)
'Registrierung 4 CCD-Kameras bei Innen und Aussenlagen,
4 Kameras plus 4 Kameras bei Coverlay / Soldermask / PSR
'Durchsatz bis zu 8000 Belichtungen / Tag ( 3- Schicht Betrieb )
'Umrüstzeit ≤ 5 Minuten ( inkl. Wechsel & Reinigung Film oder Glasmaske und Übertragung neuer Auftragsdaten)
'Luftreinigung Hepa Filter Klasse 100
'Linienbreite bis zu 15µm | 0,6 mil
'Light Engine LED Lichtquelle
'Kollimation ≤ 1.6°
'Für alle Arten von Trockenfilmen Für alle Arten von Trockenfilmen
'Für alle Arten von Trockenfilmen Für alle Arten von Lötstopplacken: grün, weiß, blau, rot, schwarz…
'Belichtungsmethode Ein- und Doppelseitig
'Ausrichtung ± 5 μm | 0,2 mil AW / AW (Artwork nach Vakuum)
± 8 μm | 0,32 mil AW / Bahn (nach Vakuum)
± 3 μm | 0,12 mil Wiederholgenauigkeit (nach Vakuum)
'Registrierung 4 CCD-Kameras bei Innen und Aussenlagen,
4 Kameras plus 4 Kameras bei Coverlay / Soldermask / PSR
'Durchsatz bis zu 8000 Belichtungen / Tag ( 3- Schicht Betrieb )
'Umrüstzeit ≤ 5 Minuten ( inkl. Wechsel & Reinigung Film oder Glasmaske und Übertragung neuer Auftragsdaten )
'Luftreinigung Hepa Filter Klasse 100
' Rahmenkonstruktion aus Edelstahl
Software: Altix-SW mit 17-Zoll-Touchscreen
Menueführung in Deutsch, Englisch, Französisch & vereinfachtes Chinesisch,
'Prozess Innenschichten, Außenschichten & Coverlay / Lötstoppmaske / PSR
'Belichtungsbereich Bis zu 550 x 650 mm | Bis zu 21,6" x 25,6"
'Entschließung Trockener Film: 15µm/15µm | 0.6mil/0.6mil (L&S)
Lötstoppmaske: min Dam 50µm | 2mil
'Leichter Motor LedLight™
ColliLight™ 5kW & 8kW

Mehr Informationen

Adix RtR

Roll to Roll Fully-Automatic

Adix « Roll to Roll » ist ein vollautomatischer Direktbelichter, der als einseitiges Rolle-zu-Rolle-Belichtungssystem für feinste Linienauflösung, genauste Registrierung und hohe Durchsätze entwickelt wurde.

Hauptmerkmale
Prozess Innen-/Aussenlagen, Abdeckungen ( Coverlays) & Lötstoppmaske
Belichtungsfläche Bis zu 610mm x 685mm / Up to 24" x 27"
Auflösung 20µm/20µm | 0.8 mil/0.8 mil (Line & Space) bei Trockenfilm
Min Dam 25µm | 1 mil bei Lötstoppmaske
Licht- Quelle ALDS-Power4+™ , Starke UV-Leistung mit 4 Led´s pro Foto kopf
'Rollen-Dicke 30µm bis 500µm
'Licht-Quelle ALDS-Power4+™
'Kantenschärfe ±1,5µm | ±0.05mil
'Tiefenschärfe ±100µm
'Autofokus Dynamischer AF-Sensor pro Kopf, Hub von ±8 mm
'Belichtungs-Spektrum Von 355nm bis 415nm
'Ausrichtung ±8µm (Layout zu Panel Registrierung)
'CCD-Kameras Bild-Ausrichtung mit 2 + 5 Kameras
Kalibrierung mit 1 Kamera
'Durchsatz Durchsatz bei Anwendung mit Resist ( 30mJ/cm²) , & Fotoköpfen « Power4+ »
Belichtungsfläche : 610mm x 610mm , mit 6 Fotoköpfen : 2 Belichtungen/Minute
Belichtungsfläche : 610mm x 305mm, mit 6 Fotoköpfen: 3 Belichtungen/Minute
'Unwinder & Winder Ab- & Aufwickeleinheiten, automatisches Tischvakuum anpassbar der jeweiligen Rollenfläche,
Klemmsystem, automatisches einstellbare Zieheinheit
Manuelles Beladen von Panels oder Rollen erfolgt über seitlichen Zugang der Anlage

Mehr Informationen
